Stalinės 3D spausdintuvo pagrindinės dalys ir jų funkcijos
Supažindinkite save su ekstruderiais, platformomis ir valdymo sistemomis. Trumpas vadovas pradedantiesiems suprasti, kaip veikia modernus 3D spausdintuvas.
Kas yra stalinė 3D spausdintuvo sistema?
Stalinė 3D spausdintuvo nėra vienas įrenginys — tai sistema, susidedanti iš keleto esmių komponentų. Kiekviena dalis vaidina savo vaidmenį. Jei norite suprasti, kaip spausdinimas veikia iš tiesų, turite žinoti, kas dedasi kiekviename aparato kampe.
Pradedantieji dažnai žiūri į 3D spausdintuvą kaip į juodą dėžę. Spaudi „spausdinti" — ir tada laukiš rezultato. Bet žinojimas apie tai, kaip jis funkcionuoja, padeda nustatyti problemas, gerinti kokybę ir net suprasti, kokį modelį rinktis.
Pagrindinės 4 sistemos
Bet kokia stalinė 3D spausdintuvo sistema turi keturias pagrindines dalis. Kai suprasite, ką daro kiekviena, likusis spausdinimo procesas bus daug aiškesnis.
01

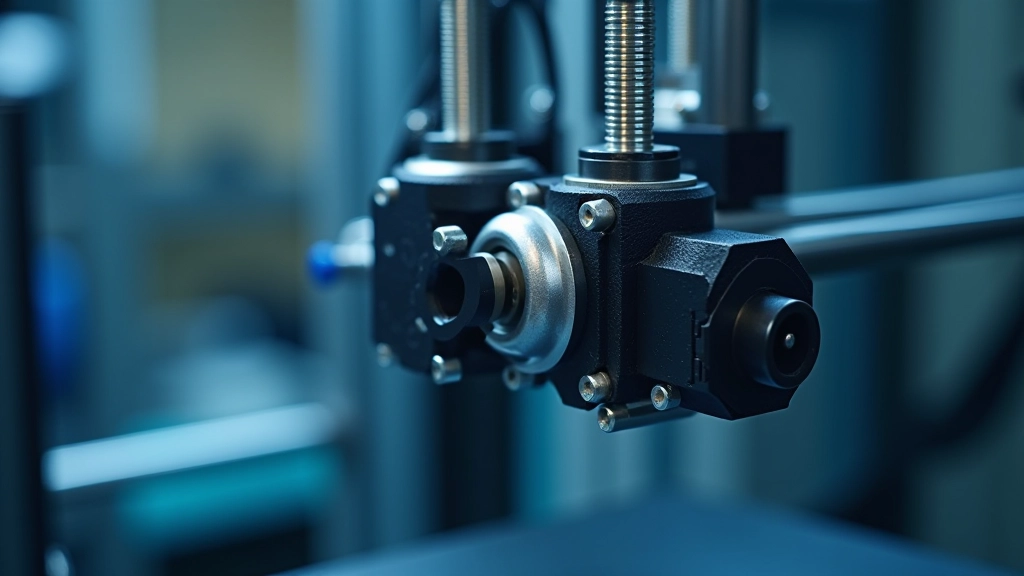

Ekstruderio sistema
Tai širdis jūsų spausdintuvo. Ekstruderis šildomas iki 200–220 °C ir stumiasi plastikinę filamentą — tą mažą spiralę, kuri lyg nit susupta. Šiluma leidžia filamentui sumirgti, o tada ekstruderis per tūnelį jį išstumia.
Bet dar yra vienas dalykas. Viršuje turi būti šaldytuvėlis — jis vadimas „heatbreak". Jis neatlaido šilumos iš šildymo bloko aukštyn. Taip filamentas lieka tvirtas, kol jis reikalingas. Šitas sistemos dalis gali atrodyti paprasta, bet jei ji suktukuota, spausdinimas bus tiesiog baisa.
02

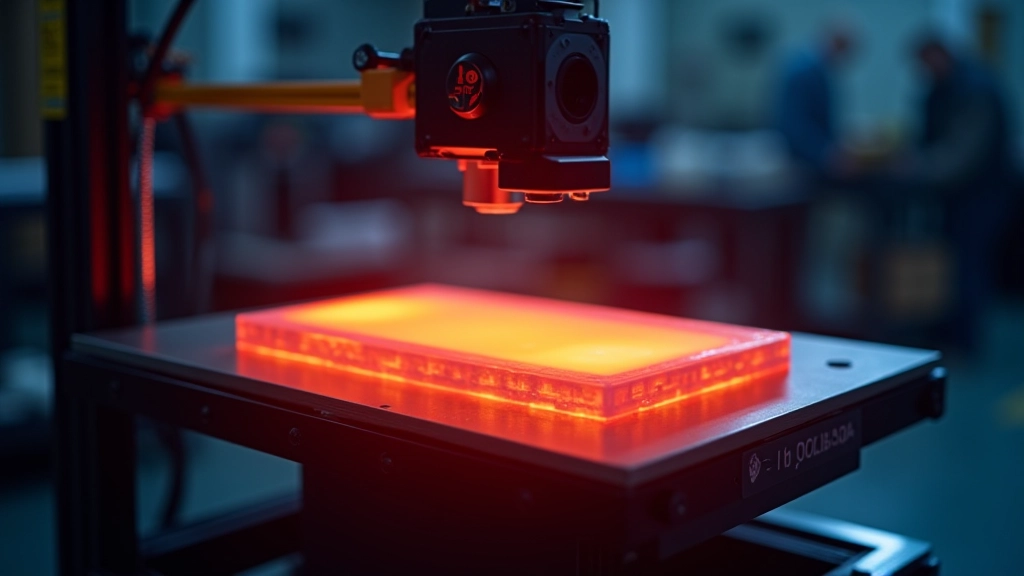

Šildoma platforma
Platforma yra vieta, kur spausdinama. Jei ekstruderis yra „rašalinė spaustuvo galva", tai platforma — popierius. Nors paprastai ji vadinama „build plate" arba „print bed".
Šildymas yra esminis dalykas. Jei platforma šalta, plastikas pritvirtina per greitai. Jis trūksta. Jei per karšta — neklimpsta. Tinkama temperatūra paprastai yra apie 60–70 °C (atsižvelgiant į medžiagą). Daug pradedančiųjų to nesupranta ir tada nusiskundžia, kad jų objektai nesitvirtina platformoje. Paprastai tai yra šios dalies problema.
03

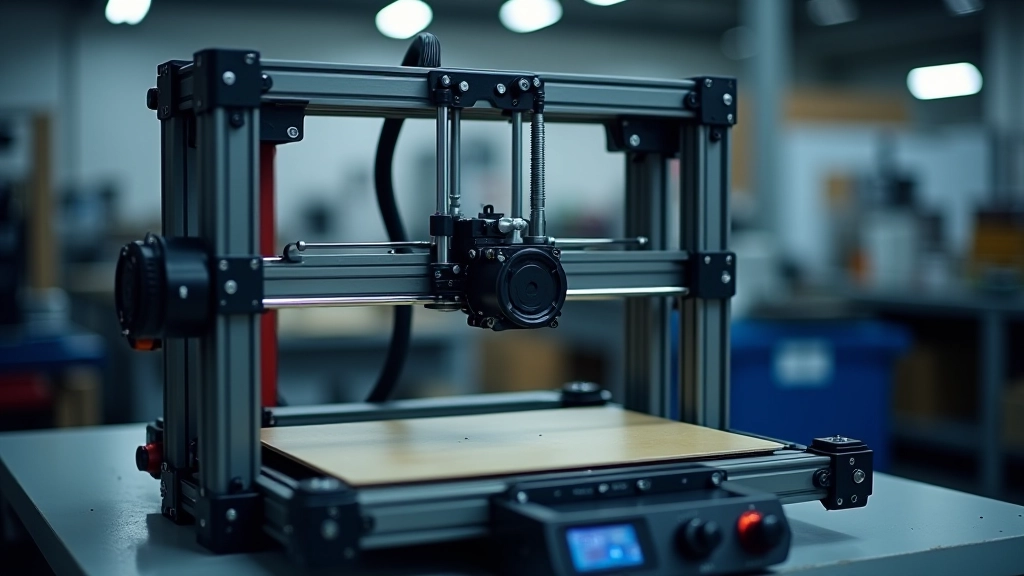

Bewegungs sistemos (XYZ ašys)
Ekstruderis nelieka vietoje — jis judėti turi. Dėl to yra variklinės sistemos. X ašis judina ekstruderį iš kairės į dešinę. Y ašis judina platformą į priekį ir atgal. Z ašis kelią ekstruderį aukštyn, kai kiekvienas sluoksnis baigtas.
Šitos sistemos tikslumo lygis yra nuostabi. Tipinė stalinė mašina gali judėti 0,1–0,2 milimetro tikslumu. Tai gana smulku. Jei jie būtų nesuderinti — jūsų objektai nebūtų gražūs. Tiesą sakant, dažnai šios sistemos „kalibracija" yra pirmasis dalykas, kurį daro žmonės, kurie žaidžia su 3D spausdintuvais.

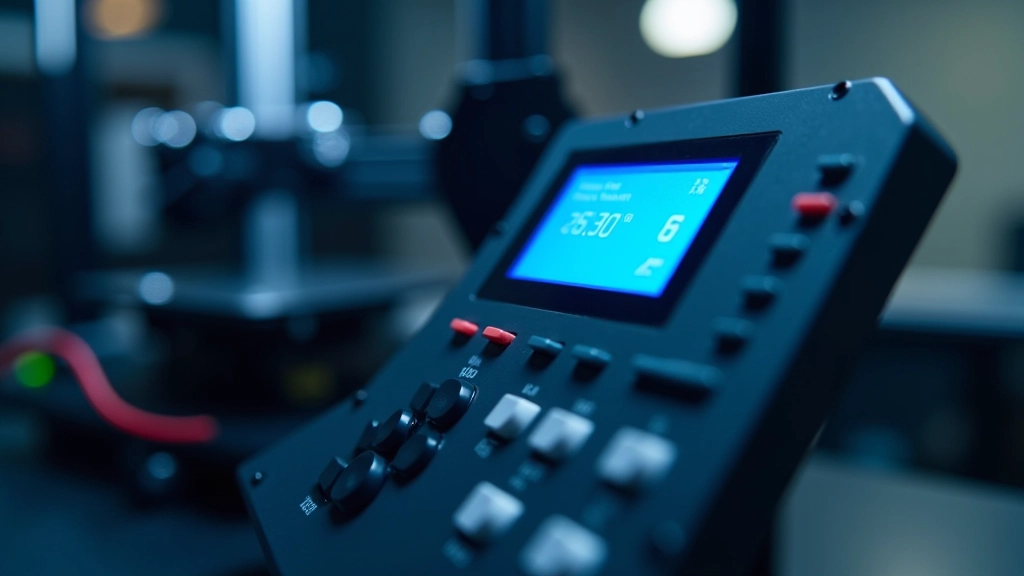

Elektronika ir valdymo sistema
Kad visos šitos dalys dirbtų kartu, reikalinga elektronika. Paprastai tai vadinamos kontroline plokšte — microcontroller su daugybe žemos įtampos laidų, jungčių ir sensorių.
Kontrolinė plokštė skaito temperatūrą, valdo variklius, reguliuoja šildytuvą ir bendrauja su kompiuteriu. Jei turite LCD ekraną arba paprastą meniu — jis kontroliuoja tą. Šios sistemos programinė įranga vadinama „firmware" (dažnai tai yra Marlin arba panašus kodas).
Jei spausdintuvas nereaguoja į komandas arba temperatūra nenustatyta teisingai, dažnai tai yra šios dalies problema. Dėl to yra svarbu turėti mažiausiai pagrindinį supratimą, kaip jis veikia.
Papildomos svarbi sistemos
Be keturių pagrindinių sistemų, yra dar keletas dalių, kurios daro skirtumą:
Vėdinymo sistema
Ventiliatoriai vėdina šaltą šildomąją galvą (naudingai jei naudojate PLA) arba šaldo tik ekstruderį. Jei jie nefunkcionuoja, gali atsirasti problemų su paviršiaus kokybe.
Filamento sensorius
Kai kurie spausdintuvai turi sensorių, kuris sustabdo spausdinimą, jei filamentas baigiasi. Naudingas, kai spausdinimas trunka kelis valandas.
Sujungimas ir niveliavimas
Prieš spausdinant, ekstruderis turi būti tinkamu atstumu nuo platformos. Dažnai tai darosi rankiniu būdu, bet kai kurie spausdintuvai turi automatinį sensoriaus sujungimą.
Medžiaga — filamentas
Filamentas nėra dalis spausdintuvo, tačiau be jo nieko nėra. Dažniausias yra PLA (lengvas spausdinimui) ir ABS (grubas, atlaidus).
"Viena iš pagrindinių klaidų pradedančiųjų — jie mano, kad jei spausdintuvas sulaužytas, tai mechanika yra visada neteisinga. Dažnai tai yra paprastas nustatymas — platformos temperatūra per žema, arba ekstruderio niveliavimas neteisingas."
— Inžinierius 3D spausdinimo laboratorijoje
Praktiniai patarimai pradedantiesiems
Jei norite pradėti 3D spausdinimą, čia yra keletas dalykų, kuriuos turėtumėte žinoti:
Išlaikykite temperatūrą stabilią
Netoli spausdintuvo neturi būti šalčio šaltinių. Stalinės 3D spausdintuvai jautrūs temperatūros svyravimams. Šaltas oras gali sukelti iškraipymus, ypač ABS atveju.
Reguliariai tikrinkite ekstruderį
Ekstruderio antgalis (nozzle) gali susiūlyti. Kiekvieną 20–30 valandų spausdinimo po to jūs turėtumėte jį apžiūrėti. Jei yra likučių, jis turi būti pavalkytas.
Naudokite tinkamą paviršių
PLA geriau pritvirtina ant stiklo ar PEI paviršiaus. ABS geriau lieka ant popieriaus ar kapton juostos. Tai nuo to priklauso, ar jūsų objektas išliks ant platformos.
Turėkite atsarginių dalių
Ekstruderio nozzle, šildymo elementai ir kaitleidžiai — tai žmonės, kurie dažnai sulaužo. Gera turėti atsarginius, nes jei jie psusis, spausdinimas sustabdomas.
Apibendrinimas
Stalinė 3D spausdintuvo sistema nėra paslaptis. Jis susideda iš keturių pagrindinių dalių — ekstruderio, šildytos platformos, judėjimo sistemos ir elektronikos valdymo. Kiekviena turi savo darbą, ir jei viena iš jų neveikia tinkamai, visa sistema patiria nuostolius.
Geras supratimas apie šitas dalis padeda nustatyti problemas. Ar spausdinimas nepritvirtina platformoje? Tikriausiai platformos temperatūra. Ar linijos negražios? Galbūt ekstruderio niveliavimas. Ar variklis negrumia? Tai gali būti elektronikos klausimas.
Prasidėkite nuo pagrindinių, supraskite kiekvieną sistemą ir palaipsniui mokysitės. Žmonės, kurie nori giliau suprasti 3D spausdinimą, visada pradeda nuo šitos vietos — suprasdami, kas yra kiekvienoje dėžėje.
